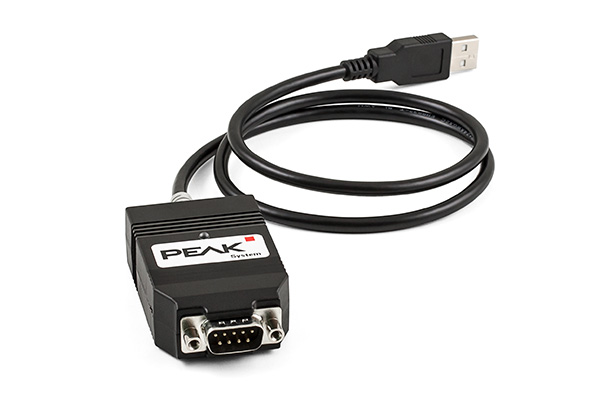

Peak system PCAN-USB FD
用于高速USB 2.0的CAN FD接口

訂貨信息 - Peak system PCAN-USB FD

產品描述 - Peak system CAN-FD

Peak system CAN-FD適配器PCAN-USB FD允許通過USB將CAN-FD和CAN網絡連接到計算機。 PC與CAN總線隔離達500伏。 簡單的操作和緊湊的塑料外殼使適配器適用于移動應用。

新的CAN FD標準（具有靈活數據速率的CAN）的主要特點是數據傳輸帶寬更高。 每個CAN FD幀至多可以傳輸64個數據字節（而不是8個），傳輸速率可高達12 Mbit / s。 CAN FD向下兼容標準CAN 2.0 A / B，因此CAN FD節點可用于現有的CAN網絡。 但是，在這種情況下，CAN-FD擴展不適用。

包含監控軟件PCAN-View和用于CAN連接應用開發的編程接口PCAN-Basic，并支持新的標準CAN FD。

ISO / Non-ISO CAN FD：
自CAN FD實施以來，該協議得到了改進，現在已包含在標準ISO 11898-1中。 修改后的CAN FD標準與原始協議不兼容。

技術規格 - Peak system PCAN-USB FD

高速USB 2.0適配器（兼容USB 1.1和USB 3.0）
高速CAN連接（ISO 11898-2）
符合CAN規范2.0 A / B和FD
CAN FD支持ISO和非ISO標準可切換
數據字段的CAN FD比特率（Max 64字節），從25 kbit / s到12 Mbit / s
CAN比特率從25 kbit / s到1 Mbit / s
時間戳分辨率1μs
CAN總線通過D-Sub，9針連接（根據CiA®303-1）
CAN FD控制器的FPGA實現
NXP TJA1044GT CAN收發器
電流隔離高達500V
CAN終端可以通過焊接跳線來激活
總線負載的測量，包括物理總線上的錯誤幀和過載幀
輸入和輸出的CAN消息導致錯誤生成
CAN連接的5V電源可通過焊接跳線連接，例如， 用于外部總線轉換器
通過USB供電
擴展工作溫度范圍從-40到85°C（-40到185°F）

供貨范圍 - Peak system PCAN-USB FD

PCAN-USB FD帶塑料外殼
適用于Windows®10,8.1,7和Linux（32/64位）的設備驅動程序
可以監控Windows®的PCAN-View
用于開發具有CAN連接的應用程序的編程接口PCAN-Basic
用于汽車行業標準化協議的編程接口
PDF格式的手冊
