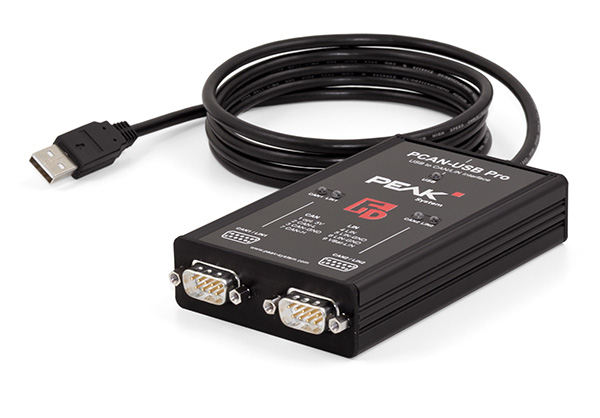

Peak system PCAN-USB Pro FD
用于高速USB 2.0的CAN FD和LIN接口

訂貨信息 - Peak system PCAN-USB Pro FD

產品描述 -Peak system PCAN-USB Pro FD

PCAN-USB Pro FD適配器可通過USB將CAN FD和LIN網絡(luò )連接到計算機。兩根現場總線可以同時連接，至多可以連接四根相應的適配器電纜（2個CAN FD，2個LIN）。每個CAN FD通道與USB和LIN分別隔離，Max電壓為500 V. 其堅固的鋁制外殼使PCAN-USB Pro FD適配器適用于移動應用。

新的CAN FD標準（具有靈活數據速率的CAN）的主要特點是數據傳輸帶寬更高。 每個CAN FD幀至多可以傳輸64個數據字節（而不是8個），傳輸速率可高達12 Mbit / s。 CAN FD向下兼容CAN 2.0 A / B標準，因此CAN FD節點可用于現有的CAN網絡(luò )。 但是，在這種情況下，CAN FD擴展不適用。

監控軟件PCAN-View和用于CAN連接應用開發的編程接口PCAN-Basic均包含在供貨范圍內，并支持新的標準CAN FD。 監視器應用程序PLIN-View Pro以及PLIN編程接口也包含在供貨范圍內。

ISO / Non-ISO CAN FD：
自CAN FD實施以來，該協議得到了改進，現在已包含在標準ISO 11898-1中。 修改后的CAN FD標準與原始協議不兼容。

技術規格 - Peak system PCAN-USB Pro FD

高速USB 2.0適配器（兼容USB 1.1和USB 3.0）
使用2個D-Sub連接發送和接收CAN FD和LIN消息（均為CAN FD和LIN總線的引腳分配）
時間戳分辨率為1μs
D-Sub連接器上的5V電源可以通過焊接跳線來激活，例如， 用于外部總線轉換器
通過USB供電
擴展工作溫度范圍從-40到85°C（-40到185°F）

CAN操作性能：
符合CAN規范2.0 A / B和FD
CAN FD支持ISO和非ISO標準可切換
數據字段的CAN FD比特率（Max64字節），從25 kbit / s到12 Mbit / s
CAN比特率從25 kbit / s到1 Mbit / s
CAN FD控制器的FPGA實現
NXP TJA1044GT CAN收發器
每個CAN FD通道分別與USB和LIN分開光電解耦，Max 500 V
CAN終端可以通過一個焊接跳線來激活，每個CAN通道都可以單獨使用
總線負載的測量，包括物理總線上的錯誤幀和過載幀
引入輸入和輸出CAN消息的錯誤生成

LIN操作特性：
傳輸速率從1kbit/s到20kbit/s
LIN收發器TJA1021/20
兩個LIN通道（共工接地電位）與USB和CAN FD光電隔離
用作LIN主站或從站（1ms主站任務分辨率）
自動傳輸速率，幀長和校驗和類型檢測
單獨調度程序，支持無條件，事件和零星的幀
通過硬件處理調度表（8個調度表，總共256個時隙可配置）

供貨范圍 - Peak system PCAN-USB Pro FD

PCAN-USB Pro FD采用鋁制外殼
CAN FD接口驅動程序用于Windows®10,8.1,7和Linux（32/64位）
LIN接口驅動程序適用于Windows®10，8.1，7（32/64位）
CAN監視器PCAN-View用于Windows®
LIN監視器PLIN-View Pro 用于Windows®
編程接口PCAN-Basic用于開發具有CAN連接的應用程序
編程接口PLIN-API用于開發具有LIN連接的應用程序
編程接口用于汽車行業標準化協議
PDF格式的手冊
