Peak system PCAN-USB X6
用于高速USB 2.0的6通道CAN FD接口

訂貨信息 - Peak system PCAN-USB X6

產品描述 -Peak system PCAN-USB X6

PCAN-USB X6是USB端口的CAN FD適配器，可連接多達6個CAN FD或CAN總線。因此，該設備非常適合與多個CAN網絡一起工作，例如在汽車硬件在環（HIL）模擬或基于CAN產品的產品線測試中使用測試臺。

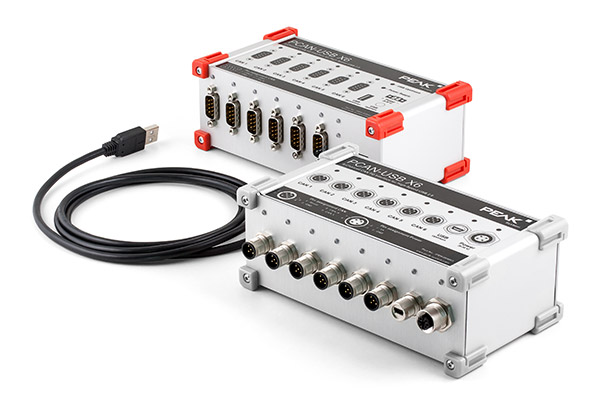

PCAN-USB X6安裝在鋁型材外殼中，配有D-Sub連接器或M12圓形連接器。特別是M12版本適合在惡劣的環境中使用。另外，PC和CAN側之間的電氣隔離保證高達300伏的分離型號。

新的CAN FD標準（具有靈活數據速率的CAN）的主要特點是數據傳輸帶寬更高。每個CAN FD幀至多可以傳輸64個數據字節（而不是8個），傳輸速率可高達12 Mbit / s。 CAN FD向下兼容CAN 2.0 A / B標準，因此CAN FD節點可用于現有的CAN網絡。但是，在這種情況下，CAN FD擴展不適用。

監控軟件PCAN-View和用于CAN連接應用開發的編程接口PCAN-Basic均包含在供貨范圍內，并支持新的標準CAN FD。

ISO / Non-ISO CAN FD：
自CAN FD實施以來，該協議得到了改進，現在已包含在標準ISO 11898-1中。 修改后的CAN FD標準與原始協議不兼容。

技術規格 - Peak system PCAN-USB X6

高速USB 2.0適配器（兼容USB 1.1和USB 3.0）
6個高速CAN通道（ISO 11898-2）
CAN連接上的電氣隔離可達
300 V（適用于IPEH-004063和IPEH-004064）
符合CAN規范2.0 A / B和FD
CAN FD支持ISO和非ISO標準可切換
數據字段的CAN FD比特率（Max64字節），從25 kbit / s到12 Mbit / s
CAN比特率從25 kbit / s到1 Mbit / s
時間戳分辨率1μs
CAN FD控制器的FPGA實現
NXP TJA1044GT CAN收發器
CAN通道的狀態LED，USB上行和電源
CAN連接通過D-Sub，9針或M12圓形連接器，5針（符合CiA®303-1的兩個連接器的針腳分配）
增加防護等級IP64的鋁制外殼（適用于IPEH-004063）
高速USB 2.0下行端口（適用于IPEH-004062和IPEH-004064）
CAN終端可以通過焊接跳線來激活，每個CAN通道都可以單獨使用
總線負載的測量，包括物理總線上的錯誤幀和過載幀
引入輸入和輸出CAN消息的錯誤生成
電壓從8到30 V
擴展工作溫度范圍從-40到85°C（-40到185°F）

供貨范圍 - Peak system PCAN-USB X6

PCAN-USB X6采用鋁制外殼
IPEH-004062和IPEH-004064：電源連接器
IPEH-004063：用于電源和USB連接的電纜
適用于Windows®10,8.1,7和Linux（32/64位）的設備驅動程序
CAN監控PCAN-View用于Windows®
編程接口PCAN-Basic用于開發具有CAN連接的應用程序
用于汽車行業標準化協議的編程接口
PDF格式的手冊

PS：供貨范圍不包含該設備的電源裝置。
